湿铺自粘防水卷材
产品简介
预铺/湿铺自粘聚合物改性沥青防水卷材是以聚酯纤维无纺布为胎基,两面涂自粘改性沥青,下表面覆涂硅隔离膜、聚乙烯膜、细砂等隔离材料,上表面覆涂硅隔离膜或涂硅隔离纸作为隔离材料制成的一种适用于预铺/湿铺法施工的自粘防水卷材。
分类规格
按上表面材料分为无膜、聚乙烯膜和细砂三种;
按粘结表面分为单面粘合(S)和双面粘合(D)两种;
按照产品性能分为Ⅰ型和Ⅱ型。
GB23457-2009PY类《预铺/湿铺防水卷材》国家标准。
湿铺自粘橡胶防水卷材

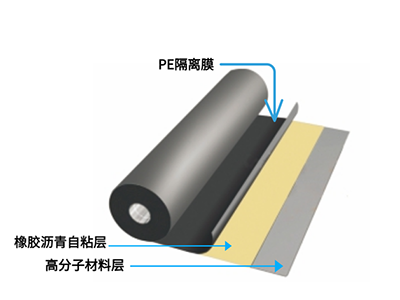

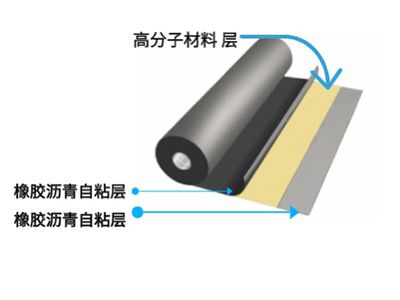

KLAI-102湿铺自粘橡胶防水卷材是一种高性能防水卷材。它是以合成橡胶、优质重交沥青等为基料,优质聚乙烯膜、细砂铝箔作为上表面材料或无膜(双面自粘),采用可剥离的涂硅膜或涂硅皱纹纸作为防粘隔离材料制成的一种自粘型防水卷材。
中文名
湿铺自粘橡胶防水卷材
属性
高性能防水卷材
基料
合成橡胶、优质重交沥青
国家标准
GBT 23457-2009
国家检验标准

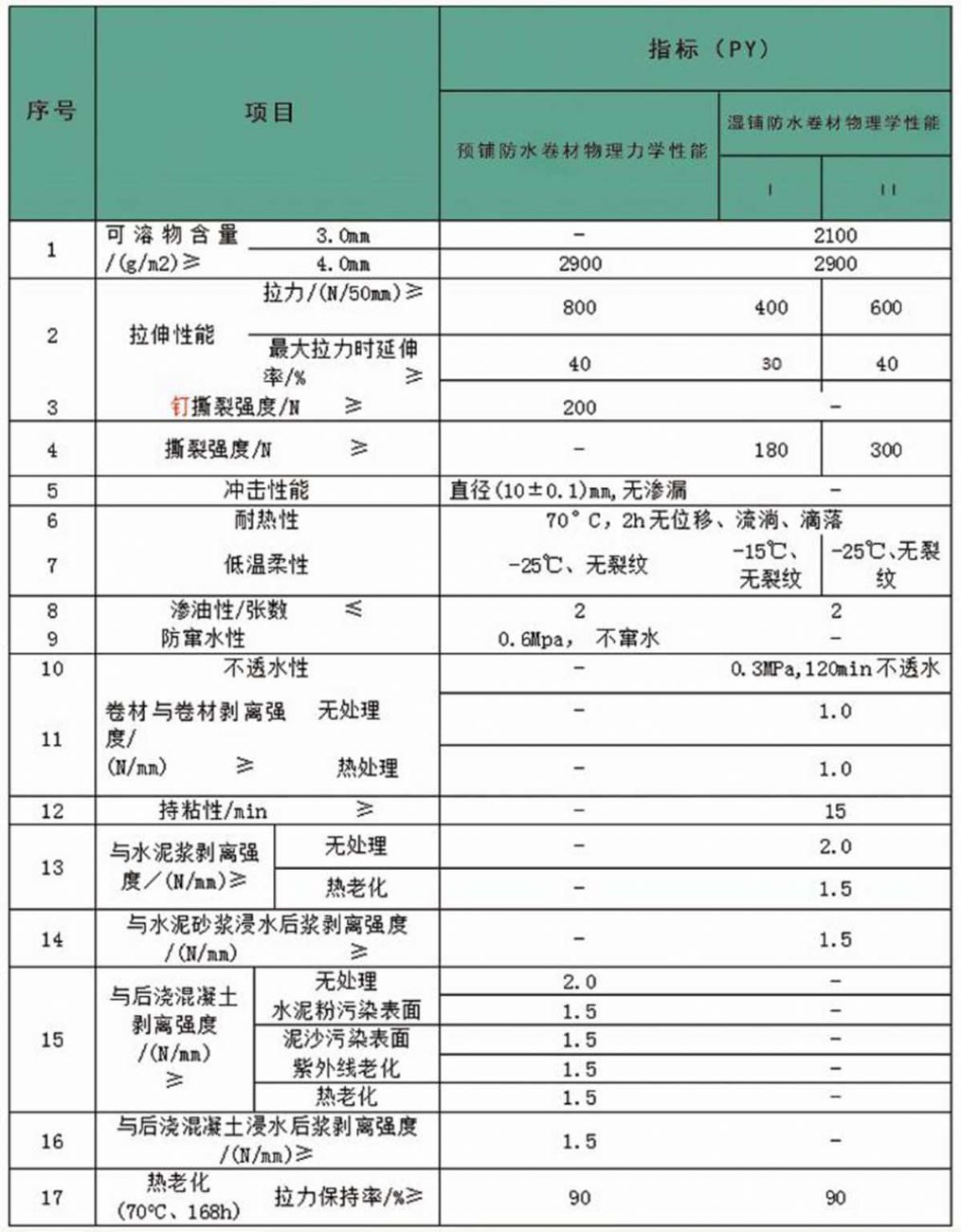

GBT 23457-2009《预铺湿铺防水卷材》
品种规格
湿铺自粘橡胶防水卷材按主体材料分为高分子防水卷材(P类)、沥青基聚酯胎防水卷材(PY类)。
高分子(P类)防水卷材。规格:宽度1000mm,厚度为1.2mm、1.5mm、2.0mm;面积为20平方米、15平方米、;表面材料为聚乙烯膜(PE)、铝箔(AL)、无膜(N)。
沥青基聚酯胎PY类)防水卷材。(规格:宽度1000mm,厚度为3.0mm、4.0mm;面积均为10平方米。表面材料为聚乙烯膜(PE)、铝箔(AL)、细砂(S)。
材料特点
优异的柔韧性和延伸性,对基层收缩和开裂变形适应能力强。
潮湿及未找基面均可施工,无需底途,基面要求低,节省工期。
预铺反粘,可与后浇注的混凝土粘接为一体,解决了国内外放内贴(预铺)防水难题。
粘接力强,卷材与卷材搭接后融为一体,接缝粘接性能与卷材同寿命。
具有独特的“自愈”功能,施工时沙子、钉子穿刺的小孔或压力作用下产生的细微裂纹能自行愈合。
卷材基层具有良好的粘接性能,与主体结构共同形成牢固的“皮肤”式防水体系,有效防止卷材下面出现“串水”现象,避免防水层整体实效。

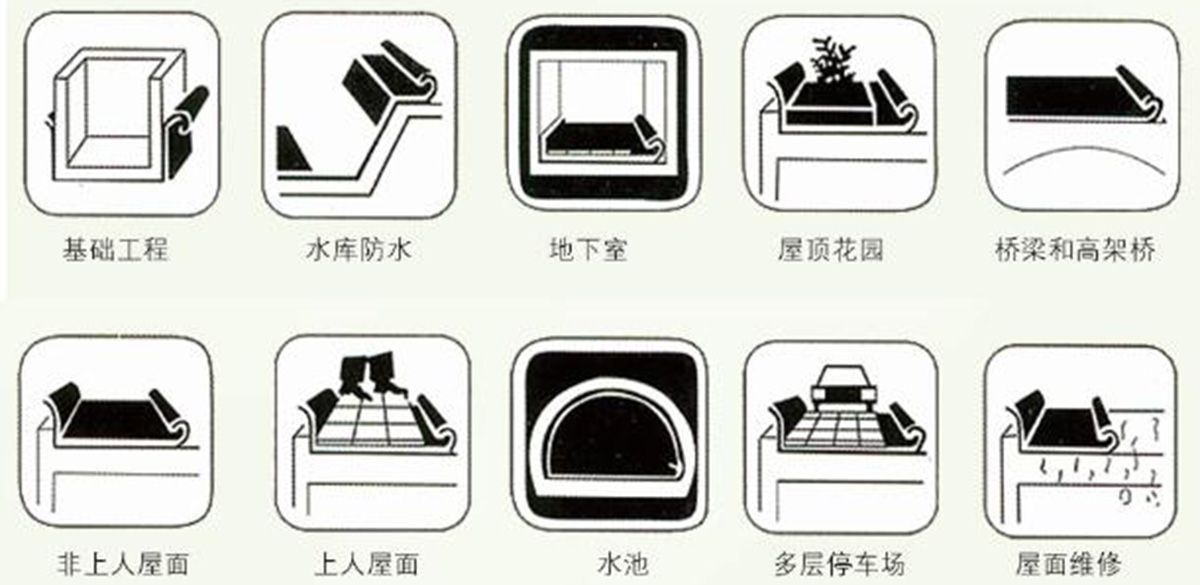

适用范围
上表面为聚乙烯膜的自粘卷材广泛用于各类建筑的非暴露层面、地下和室内工程,也适用于明挖地铁、隧道、水池、水渠等工程防水,尤其适用于不准动用明火的工程;上表面为铝箔和细砂的自粘卷材适用于各类建筑工程的外露防水;双面自粘卷材适用于预铺及辅助防水,也可用于两种不相容材料防水层交接处的粘接和密封,又可与多种材料复合使用,构成多道防水系统。
卷材应在通风、干燥的环境下贮存,防止日晒、雨淋,贮存温度不应高于50℃。
卷材应平放,不得倾斜或交叉横压,堆放高度不应超过5层。
自生产日起,贮存期为一年。
适用范围
各类建筑的非暴露屋面、地下和室内工程;
明挖地铁、隧道、水池、水渠等工程防水,尤其适用于不准动用明火的工程。
施工要点
根据工程结构、工程类别、工程设计、使用标准等不同要求可选用湿铺或预铺施工方法。
(1)预铺法
卷材预铺:将产品量好裁切,将卷材的自粘层隔离纸面朝向结构层,另一面朝向基层,预先铺设在垫层、保护墙、地下连续墙或排桩上(暗挖隧道采用带土工布表面材料的高分子卷材直接挂在预先固定的挂钩上)卷材接缝:卷材接缝采用冷自粘方式,撕去接缝自粘边的预留隔离带直接粘贴即可,形成完整密封的防水系统。卷材反粘:撕去隔离纸,浇筑结构混凝土,卷材能与流动的混凝土相互交联啮合,形成强大的粘接力,这样卷材就粘结到混凝土建筑结构上,从而形成防水卷材与建筑结构刚柔无间隙结合。如需绑扎钢筋,揭去隔离纸直接绑扎即可,无需再为防水卷材浇筑砂浆细石混凝土做保护层。
(2)湿铺法
基层处理:清理基层表面,基层可以潮湿,但不能有明水。如基层干燥需洒水湿润。配制水泥素浆:在水泥(不低于32.5R级普硅盐水泥)当中直接加水,水泥:水=1:0.3~0.4(重量比,根据实际情况合理调整),用电动搅拌器搅拌1~2min,拌匀静置5~8min。卷材粘贴:用镘刀或刮板将拌制好的水泥素浆均匀地涂刮在基层上,边涂刮边将高分子复合自粘防水卷材铺贴在上面,并排气压实。接缝粘贴:卷材接缝采用冷自粘方式。相邻短边接缝应错开1m以上;长边接缝施工时,撕去接缝自粘边的预留隔离带,对准粘贴标志线直接粘贴;然后用专用密封膏将加强密封收头处理。
贮存须知
不同规格的产品分别堆放,不应混杂;
避免日晒雨淋,注意通风;贮存温度不高于45℃;
卷材平放时码放高度不超过五层,立放时单层堆放;
运输时防止倾斜和侧压,必要时加盖苫布;
在正常贮存、运输条件下,贮存期自生产之日起为一年。
注意事项
铺贴卷材严禁在雨天、雪天,五级及以上大风中施工;
施工温度低于5℃时应采用热风焊枪加热后粘接;
施工前对人员进行安全宣讲,确保施工现场安全防护设施齐全、消防设施按规定放置。
上一条:自粘聚合物改性沥青防水卷材 | 下一条:工程案例 |
