产品展示 Products 您的位置: 网站首页 - 产品展示

高分子耐根穿刺防水卷材


1.范围

本标准规定改性沥青聚乙烯防水卷材的术语和定义、分类和标记、要求、试验方法、检

验规则、标志、包装、运输和贮存。

本标准适用于以高密度聚乙烯膜为胎基,上下两面为改性沥青或自粘沥青,表面覆盖隔

离材料制成的防水卷材。

2.术语和定义

下列术语和定义适用于本标准

(1)改性氧化沥青防水卷材modified oxidized asphalt waterproof sheet

用添加改性剂的沥青氧化后制成的防水卷材。

(2)丁苯橡胶改性氧化沥青防水卷材

SBR modified oxidized asphalt waterproof sheet

用丁苯橡胶和树脂将氧化沥青改性后制成的防水卷材。

(3)高聚物改性氧化沥青防水卷材polymer modified asphalt waterproof sheet

用苯乙烯一J二:烯一苯乙烯(SBS)等高聚物将沥青改性后制成的防水卷材。

(4)自粘防水卷材self-adhering sheet

以高密度聚乙烯膜为胎基,上下表面为自粘聚合物改性沥青,表面覆盖防粘材料制成的

防水卷材。.

(5)耐根穿刺防水卷材

root penetration resistance of waterproof sheet

以高密度聚乙烯膜为胎基,上下表面覆以高聚物改性沥青,并以聚乙烯膜为隔离材料制

成的具有耐根穿刺功能的防水卷材。

3.分类和标记

(1)类型

①按产品的施工工艺分为热熔型和自粘型两种。

②热熔型产品按改性剂的称份分为改性氧化沥青防水卷材、J苯橡胶改性氧化沥青防水

卷材、高聚物改性氧化沥青防水卷材、高聚物改性沥青防水卷材、高聚物改性沥青耐根穿刺

防水卷材四类。

③隔离材料

A.热熔型卷材上下表面隔离材料为聚乙烯膜。

B.自粘型卷材上下表面隔离材料为防粘材料。.

(2)规格

①厚度

--热熔型: 3.0mm、 4.0mm, 其中耐根穿刺卷材为4.0mm; .

一一自粘型: 1.2mm、1.5mm、2.0nm、 3.0mm。

②公称宽度: 1 00mm 1 100mm

③公称面积:每卷面积为10m*、11 m.

④生产其他规格的卷材,可由供需双方协商确定。

(3)标记

①代号

一一热熔型T;

-一自粘型S;

--改性氧化沥青防水卷材: O;

一一丁苯橡胶改性氧化沥青防水卷材:M;

一一高聚物改性沥青防水卷材: P;

一一高聚物改性沥青耐根穿刺防水卷材:R;

-- -高密度聚乙烯膜胎基: E;

- --聚乙烯膜覆面材料: E.

②标记方法

卷材按施工工艺、产品类型、胎基、上表面覆盖材料、厚度和本标准号顺序标记。

③标记示例

示例:3.0mm厚的热熔型聚乙烯胎聚乙烯膜覆面高聚物改性沥青防水卷材,其标记如

T PEE 3 GB 189672009

(4)用途

改性沥青聚乙烯胎防水卷材使用于非外露的建筑与设施防水工程。

4.要求

(1)单位面积质量及规格尺寸

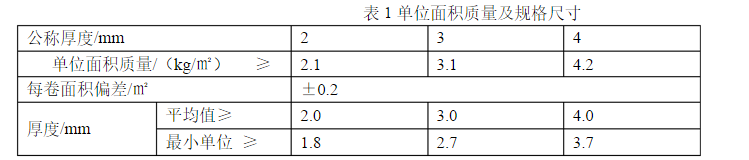

单位面积质量及规格尺寸应符合表1规定。


(2)外观

①成卷卷材应卷紧卷齐,端面里进外出不得超过20mm。

②成卷卷材在(4~45) C任- -产品温度下展开,在距卷芯1 000mm长度外不应有裂纹

或长度10 mm以上的粘结。

③卷材表面应平整,不允许有孔洞、缺边和裂口、疙瘩或任何其他能观察到的缺陷存在。

④每卷卷材接头处不应超过-一个,最短的一段长度不应少于1 000 mm接头应剪切整

齐,并加长150 mm

(3)物理力学性能

物理力学性能应符合表2的规定。

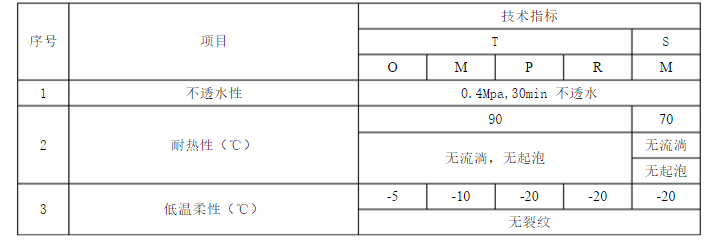

表2物理力学性能


高分子耐根穿刺防水卷材 2020-2-11 本文被阅读 7276 次
上一条:氯化聚乙烯三元乙丙防水卷材下一条:工程案例

相关信息
